Завод по производству бетона: ПТК-160СБ

Завод по производству товарного бетона ПТК-160СБ (ПТК-производственно-технологический комплекс, 160- замесов в смену, С- серийный, Б- бетонный). ПТК-160СБ может функционировать как самостоятельная еденица по производству товарного бетона на основе активированного песка в дорожно-строительных организациях для изготовления тротуарной плитки, бордюрного камня, декоративных изделий и элементов малой архитектуры.

ПТК-160СБ значительно уменьшит затраты строителей магистральных газопроводов при изготовлении бетонных утяжелителей (т.н. "пригрузов"). Вместо десятков тысяч тонн цемента за тысячи километров на полигоны доставляется дешевый низкомарочный гипс Г-3, Г-6 и техническая соль. 90 % объёма создаваемой бетонной смеси - обычный песок, наличие запасов которого от Ямбурга до Западных границ России неограничено.

ПТК-160 СБ может быть включен в комплекс с ПТК-100СК для увеличения производственной мощности по выпуску строительных замковых блоков (СЗБ) и пазогребневых перегородок (ПГП) при значительном увеличении заказов на строительство.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ производственно-технологического комплекса ПТК-160СБ

Комплектация технологического комплекса ПТК-160СБ

	№		Наименование элемента, основные параметры			ПТК-160 СБ (шт.)
	Технологическое оборудование линии производства активированного песка
	1		Питатель шнековый сырого песка -производительность, 3 м.куб.в час -мощность, 3,5 кВт			2
	2		Установка сушки песка на инфракрасных излучателях (ИКИ) - производительность, т/час 3 -установленная мощность ИКИ, кВт 60 - мощность электропривода, кВт 5,5			2
	3		Вертикальный транспортер сухого песка -мощность электропривода, кВт 5,5			2
	4		Аэродинамический активатор песка - производительность, т/час 3 - мощность электропривода, кВт 22,5			2
	5		Вертикальный транспортер активированного песка -мощность электропривода, кВт 5,5			2
	6		Питатель шнековый активированного песка c расходным бункером -мощность электропривода, кВт 3,5 -производительность, т/час 3			1
	Технологическое оборудование линии производства активированного гипса или извести негашёной (СаО)
	7		Вертикальный транспортер гипса или извести (СаО) -мощность электропривода, кВт 5,5			1
	8		Аэродинамический активатор гипса или извести (СаО) - производительность, т/час 3 - мощность электропривода, кВт 22,5			1
	9		Вертикальный транспортер активированного гипса или извести (СаО) -мощность электропривода, кВт 5,5			1
	10		Питатель шнековый активированного гипса или извести (СаО) -мощность электропривода, кВт 3,5 -производительность, т/час 3			1
	11		Вертикальный транспортер подачи инертных материалов -мощность электропривода, кВт 5,5			1
	12		Смесеприготовительный модуль (СПМ) мощность электропривода. кВт 18,5			1
	13		Модуль дозирования активированного песка, активированного гипса, инертных материалов и морской воды -установленная мощность, кВт 10,0			1
	14		Транспортер-перегружатель			1
	15		АСУ линии сушки и активации П и Г			2
	16		АСУ и Эл/техника СПМ			1
	17		Камера тепловой обработки (КТО) на инфракрасных излучателях (ИКИ) - установленная мощность ИКИ, кВт 120 - мощность электропривода , кВт 20			1
	18		Манипулятор-перегружатель
			Кассета СЗБ
			Кассета ПГП
	ТМЕТАЛЛОКОНСТРУКЦИИ
	19		Приемный бункер сырого песка (1,0 тн)			4
	20		Приемный бункер гипса (1,0 тн)			1
	21		Ограждение сушила (0,5 тн)			1
	22		Площадки обслуживания активаторов (1,0 тн)			3
	23		Бункер АП и АГ с площадками (2,0 тн)			6
	24		Приемный бункер ИМ (1,5 тн)			2,5
	25		Блок дозировочного модуля (4,0 тн)			4
	26		Блок смесительного модуля (3,0 тн)			3
	27		Кабина оператора без оборудования, (0,5)			0,5
	28		Тележки для кассет ПГП(0,10 тн) х 10 шт.
	29		Тележки для кассет СЗБ(0,10 тн) х 15 шт.
	30		Рельсовый путь 50 м, (0,1 тн),
	31		Распалубочные столы (0,25) х 2 шт.
	32		Приспособления для распалубки, к-т (0,2)

Расшифровка аббревиатуры:

- ПТК – производственно-технологический комплекс;
- 160 – количество замесов (формовок) за одну смену (8 рабочих часов);
- СБ – серийный, для приготовления бетонных смесей, используемых в дальнейшем при изготовлении тротуарной плитки, бетонных блоков дорожного обустройства, декоративных облицовочных элементов фасадов (искусственный песчаник) и малых архитектурных форм.

ПАРАМЕТРЫ КОМПЛЕКСА ПТК-160СБ

Производительность комплекса при двухсменной работе (циклограмма приготовления смеси – 3 минуты (20 замесов/час)

• 1 сутки - 160 м³
• 1 месяц - 4 000 м³
• 1 год - 48 000 м³

Примечания 1 замес = 0,5м³

Материалы для основных смесевых составов комплекса ПТК-160СБ

	№		Наименование		На 1 м³		На 160 м³		На 4 000 м³		На 48 000 м³
	1		Песок карьерный фракции до 3 мм, м³		0,6		96		2400		28800
	2		Гипс Г4-6 или известь негашёная (СаО), тн		0,1		16		400		4800
	3		Щебень фракции 5-10 мм, м³		0,8		128		3200		38400
	4		Вода техническая, м³		0,3		48		1200		14400
	5		Соль техническая, тн		0,012		1,92		48		576

Расход электроэнергии на изготавливаемую продукцию комплексом ПТК-160СБ

(мощность установленная 280 кВт, потребляемая мощность с k одновременности - 0,9 = 252 кВт)

	Удельный расходна 1 м³ продукции, кВт/час		Расход в суткикВт/час		Расход в месяц кВт/час		Расход в год кВт/час
	27		4320		108000		1296000

Кадры, занятые непосредственно в изготовлении продукции комплексом ПТК-160СБ

ИТР : начальник цеха – 1, сменный мастер – 2, техник-лаборант – 2. Итого: 5 человек

Рабочие: Водители ковшовых погрузчиков – 6 Итого: 6 человек

МИНИМАЛЬНАЯ ПОТРЕБНАЯ ПЛОЩАДЬ ДЛЯ РАЗМЕЩЕНИЯ 1 ЛИНИИ КОМПЛЕКСОВ:

- для ПТК-160СБ - 650 м.кв.
- высота помещения в свету - min 6,0 м

(без склада исходных материалов и склада готовой продукции)

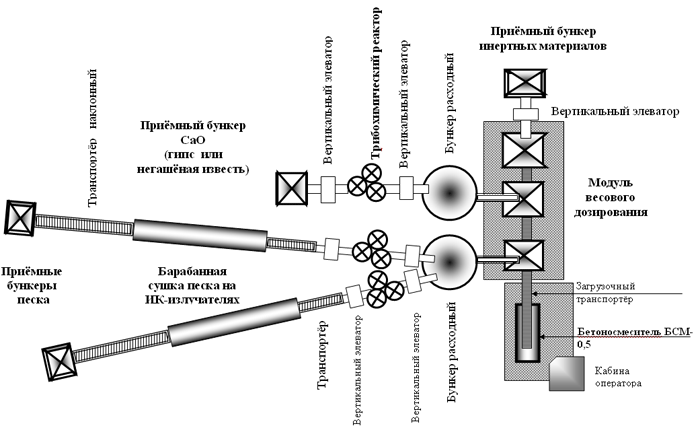

Компоновка линии приготовления бетонов ПТК-160, производительностью 48 000 м3/ год
