Завод по производству строительных замковых блоков и пазогребневых перегородок: СПК

Производственно-технологический комплекс СПК предназначен для изготовления строительных замковых блоков (СЗБ) и пазогребневых перегородок (ПГП) путем литьевого или вибрационного формования в универсальных кассетных формах.

Годовая производительность такого завода при комплектации двадцатью 10-ти местными универсальными касссетами СЗБ и десятью 20-ти местными универсальными кассетами ПГП составляет 300 000 блоков СЗБ (что обеспечивает строительство жилья общей площадью 44 000 м2) и 108 000 м2 перегородки ПГП.

Оптимальная площадь размещения технологической линии составляет 1200 м2 потребляемая мощность электроэнергии – до 250 кВт, завод обслуживают при двухсменной работе 34 рабочих и 7 ИТР. Все оборудование для транспортировки помещается в четыре-пять 40-футовых контейнера.
При создании материалов и конструкции СЗБ и ПГП разработчики опирались на требования ГОСТ и СНиП. Проведены экспертизы опытных образцов по основным физико-техническим параметрам, имеются акты и заключения сертифицированных лабораторий о пригодности использования материалов и конструкций в строительстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ производственно-технологического комплекса СПК

Комплектация

	№		Наименование элемента, основные параметры		ПТК-100 СК (шт.)
	Технологическое оборудование линии производства активированного песка
	1		Питатель шнековый сырого песка -производительность, 3 м.куб.в час -мощность, 3,5 кВт		1
	2		Установка сушки песка на инфракрасных излучателях (ИКИ) - производительность, т/час 3 -установленная мощность ИКИ, кВт 60 - мощность электропривода, кВт 5,5		1
	3		Вертикальный транспортер сухого песка -мощность электропривода, кВт 5,5		1
	4		Аэродинамический активатор песка - производительность, т/час 3 - мощность электропривода, кВт 22,5		1
	5		Вертикальный транспортер активированного песка -мощность электропривода, кВт 5,5		1
	6		Питатель шнековый активированного песка c расходным бункером -мощность электропривода, кВт 3,5 -производительность, т/час 3		1
	Технологическое оборудование линии производства активированного гипса или извести негашёной (СаО)
	7		Вертикальный транспортер гипса или извести (СаО) -мощность электропривода, кВт 5,5		1
	8		Аэродинамический активатор гипса или извести (СаО) - производительность, т/час 3 - мощность электропривода, кВт 22,5		1
	9		Вертикальный транспортер активированного гипса или извести (СаО) -мощность электропривода, кВт 5,5		1
	10		Питатель шнековый активированного гипса или извести (СаО) -мощность электропривода, кВт 3,5 -производительность, т/час 3		1
	11		Вертикальный транспортер подачи инертных материалов -мощность электропривода, кВт 5,5		1
	12		Смесеприготовительный модуль (СПМ) мощность электропривода. кВт 18,5		1
	13		Модуль дозирования активированного песка, активированного гипса, инертных материалов и морской воды -установленная мощность, кВт 10,0		1
	14		Транспортер-перегружатель		1
	15		АСУ линии сушки и активации П и Г		2
	16		АСУ и Эл/техника СПМ		1
	17		Камера тепловой обработки (КТО) на инфракрасных излучателях (ИКИ) - установленная мощность ИКИ, кВт 120 - мощность электропривода , кВт 20		1
	18		Манипулятор-перегружатель		1
			Кассета СЗБ		10
			Кассета ПГП		20
	ТМЕТАЛЛОКОНСТРУКЦИИ
	19		Приемный бункер сырого песка (1,0 тн)		1
	20		Приемный бункер гипса (1,0 тн)		1
	21		Ограждение сушила (0,5 тн)		0,5
	22		Площадки обслуживания активаторов (1,0 тн)		2
	23		Бункер АП и АГ с площадками (2,0 тн)		2
	24		Приемный бункер ИМ (1,5 тн)		1,5
	25		Блок дозировочного модуля (4,0 тн)		4
	26		Блок смесительного модуля (3,0 тн)		3
	27		Кабина оператора без оборудования, (0,5)		0,5
	28		Тележки для кассет ПГП(0,10 тн) х 10 шт.		1
	29		Тележки для кассет СЗБ(0,10 тн) х 15 шт.		1,5
	30		Рельсовый путь 50 м, (0,1 тн),		5
	31		Распалубочные столы (0,25) х 2 шт.		0,5
	32		Приспособления для распалубки, к-т (0,2)		0,5

Расшифровка аббревиатуры: СПК (Строительно-производственный комплекс )

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПРОИЗВОДСТВЕННО-ТЕХНОЛОГИЧЕСКОГО КОМПЛЕКСА СПК

1. ИЗГОТОВЛЕНИЕ УПРОЧНЯЮЩЕЙ ПЛАСТИФИЦИРУЮЩЕЙ ДОБАВКИ «АЦ – АКТИВИРОВАННЫЙ ЦЕМЕНТ»
2. ИЗГОТОВЛЕНИЕ БЕТОННЫХ СМЕСЕЙ НА ОСНОВЕ АКТИВИРОВАННОГО ПЕСКА В КАЧЕСТВЕ ВЯЖУЩЕГО МАТЕРИАЛА ДЛЯ ПРОИЗВОДСТВА ТРОТУАРНОЙ ПЛИТКИ, ДОРОЖНОЙ ПЛИТЫ, МАЛЫХ АРХИТЕКТУРНЫХ ФОРМ, ДЕКОРАТИВНОЙ ОБЛИЦОВОЧНОЙ ПЛИТКИ
3. УТИЛИЗАЦИЯ ШЛАКА, ПОЛУЧЕННОГО В ПРОЦЕССЕ ДЕЯТЕЛЬНОСТИ МУСОРОСЖИГАТЕЛЬНОГО ЗАВОДА ПУТЕМ ИЗГОТОВЛЕНИЯ ИЗ ШЛАКА СТРОИТЕЛЬНЫХ ЗАМКОВЫХ БЛОКОВ И ПАЗОГРЕБНЕВЫХ ПЕРЕГОРОДОК С ПРИМЕНЕНИЕМ ДАННОЙ СТРОИТЕЛЬНОЙ ПРОДУКЦИИ ВНЕ СФЕРЫ ЖИЗНЕДЕЯТЕЛЬНОСТИ ЧЕЛОВЕКА

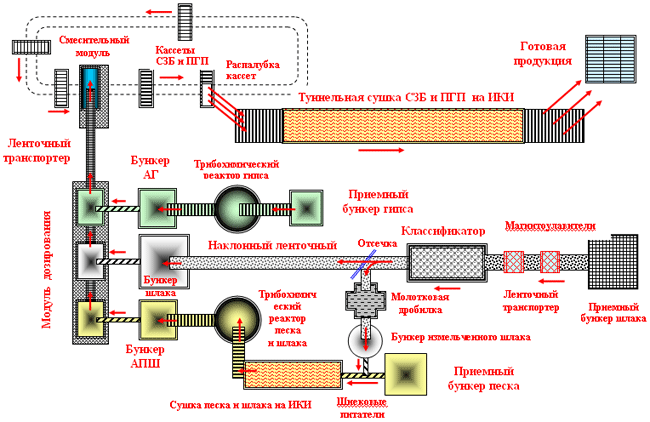

Принципиальная упрощенная схема изготовления СЗБ и ПГП из шлака, песка и гипса
