Блоки из пеностекла

Производство теплоизоляционных и конструкционно-теплоизоляционных поризованных материалов в виде плит и блоков (пеностеклокерамика, пеностекло).

Плотность	120–400 кг/м3
Прочность на сжатие	8–60 кг/см2
Теплопроводность	0,05–0,15 Вт/(м•K)
Водопоглощение	менее 5 % по объёму за сутки при полном погружении
Морозостойкость	более 100 циклов
Температурный интервал применения	до 600 °C

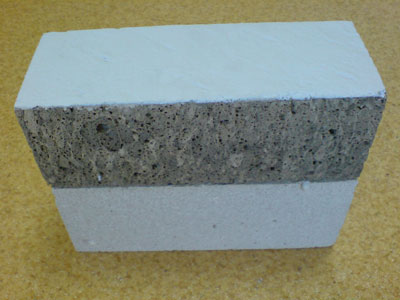

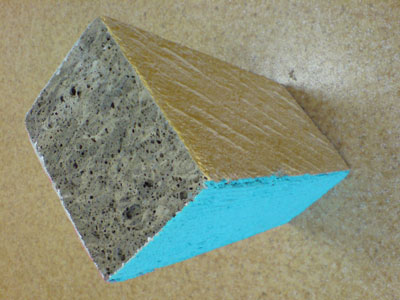

Получаемая продукция стойка к действию кислот и щелочей, а также не подвержена силикатному распаду. Испытания образцов продукции проводились в сертифицированных лабораториях. При использовании пигментов продукция может быть окрашена в различные цвета.

Достоинства технологии

Достоинством предлагаемой технологии по сравнению с известными технологиями производства пеностекла является исключение крайне дорогостоящих операций по производству стекла специального состава и его помолу (или помолу стеклобоя) до микронной фракции. Также исключены дополнительные операции автоклавного получения жидкого стекла из кварцевого песка или трепела. При производстве не используются вспучивающие добавки и пенообразователи. Нам удалось совместить операции получения жидкого стекла, приготовления стекломассы и вспучивания в одном технологическом процессе. Получаемая продукция — плиты или блоки. Максимальный размер полученных изделий на имеющемся оборудовании (L,B,H) 1200×600×400 мм. По предлагаемой технологии операция обжига производится при температуре 650–850 °C.

Актуальность технологии

Производство строительных материалов особенно актуально в связи с реализацией национального проекта «Доступное жильё».
Стеновые блоки из конструкционно-теплоизоляционной пеностеклокерамики для коттеджного и многоэтажного строительства совмещают в себе свойства конструкционных и теплоизоляционных материалов, не требуют дополнительных затрат на защиту от влаги, оштукатуривание и покраску по сравнению с имеющимися на рынке ячеистыми бетонами.

Преимущества перед конкурентами при использование стеновых пеностеклокерамических блоков для промышленного и гражданского строительства

Уменьшение стоимости возведения стен, в отдельных случаях в 2 раза (в частности, по сравнению со стеной, выполняемой из пенобетона с облицовкой штукатуркой)
Сокращения сроков возведения стен, в отдельных случаях в 4–5 раз (в частности, по сравнению со стеной, выполняемой из пенобетона с любым видом облицовки)
Уменьшение массы стен, в отдельных случаях в 9–10 раз (по сравнению со стеной из кирпича или из пенобетона). Уменьшение массы стен существенно снизит стоимость и требования к фундаменту и несущим конструкциям
Сокращение толщины стен, в среднем на 6–12 см, а в отдельных случаях до 40 см. Это, в свою очередь, обеспечит увеличение полезной площади. Для жилого строительства уменьшение толщины на 6–12 см дает дополнительный доход в 10–20 $ на м2 стены

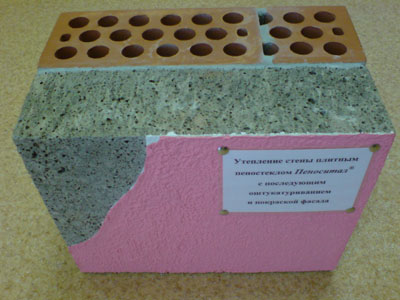

Упрощение стеновой конструкции (меньше слоев, не требуется минераловатных плит и т. п.), что уменьшает количество строительных ошибок и упрощает контроль строительства.
Стеновые блоки из конструкционно-теплоизоляционной пеностеклокерамики с прочностью от 8 кг/см2 могут использоваться в качестве самонесущего конструкционно-теплоизоляционного материала в многоэтажном жилищном и промышленном строительстве, а стеновые блоки с прочностью около 30 кг/см2 — в качестве несущего конструкционно-теплоизоляционного материала в малоэтажном (до 3 этажей) домостроении. Это дает возможность отказаться от дополнительных конструкционных слоев, что существенно снижает стоимость (материалы и трудозатраты) строительства, уменьшает толщину стены, одновременно увеличивая полезную площадь здания.
Стеновые блоки конкурируют с конструкционно-теплоизоляционными материалами и, прежде всего, с ячеистыми бетонами.

Основные характеристики в сравнении с конкурентами
Параметры	Ячеистый бетон ГОСТ25485-89	Предлагаемый материал
Стеновой блок размером, мм	600×300×200	600×300×200
Плотность, кг/м3	500	350–400
Прочность на сжатие, кг/см2	10–25	50–60
Теплопроводность, Вт/(м•K)	0,12–0,14	0,09–0,12
Морозостойкость, циклов	12–15	более 100
Водопоглощение, % по объёму за сутки при полном погружении	требует защиты	менее 2
Сорбционная влажность, %	25–30 (отпускная влажность)	до 0
Цветовое исполнение	не выпускается	красный, зеленый и др.
Рабочий интервал температур, °C	не указан	от –100 до +600.

Характеристики выпускаемой продукции могут изменяться по требованию потребителей.
В силу высокого водопоглощения блоки из ячеистого бетона применяются при влажности окружающей среды не более 60–75 %. Рекомендуется стену из ячеистых бетонов с фасада защищать влагозащитным и паронепроницаемым слоем (например, латексными красками). Пенобетон (неавтоклавный бетон) при высыхании имеет значительную усадку более 3 мм/м, что приводит к растрескиванию и деформации стен зданий. В этой связи пенобетон как конструкционный материал практически не используется. Автоклавный бетон имеет усадку 0,5–0,7 мм/м.
Из представленных данных видно, что пеностекло имеет существенно лучшие характеристики а, значит, и более конкурентоспособен. Например, при прочности на сжатие в 8 кг/см2, ячеистый бетон имеет плотность 400 кг/м3 (против 180 кг/м3 у пеностекла), коэффициент теплопроводности 0,11 (против 0,09 у пеностекла). При прочности на сжатие 60 кг/см2 ячеистый бетон имеет плотность 900 кг/м3 (против 400 кг/м3 у пеностекла), при этом коэффициент теплопроводности ячеистого бетона возрастает до 0,24 (против 0,12 у пеностекла).
Кроме того, пеностекло обладает минимальным водопоглощением в 2–3 % по объему против ячеистых бетонов, имеющих водопоглощение в размере 25–35 %, и не имеет усадки в процессе эксплуатации.
Проведенные в лаборатории испытания на морозостойкость (по ГОСТ 25485-89 «Бетоны ячеистые. ТУ» Приложение 3. «Метод контроля морозостойкости») показали, что пеностекло значительно превосходит пенобетон по этому показателю (пенобетон 15 циклов, пеностекло более 100 циклов замораживания/размораживания).Стеновые блоки соответствуют требованиям экологии и пожарной безопасности (негорючий — НГ), стойки к воздействию кислот и щелочей, могут окрашиваться в различные цвета и эксплуатироваться при температуре до 600 °C.
Предлагаемая технология производства стеновых блоков из пеностекла наиболее перспективна и востребована.
