Засыпной утеплитель из пеностекла

Производство засыпного утеплителя (аналога сверхлегкого керамзита в виде гранулированного пеностекла)

Характеристики материала

Насыпная плотность	90–400 кг/м3
Прочность на сжатие	8–60 кг/см2
Теплопроводность	0,05–0,15 Вт/(м•K)
Водопоглощение	менее 5 % по объёму за сутки при полном погружении
Морозостойкость	более100 циклов

Получаемая продукция стойка к действию кислот и щелочей, а также не подвержена силикатному распаду.
При использовании пигментов продукция может быть окрашена в различные цвета.

Достоинства технологии

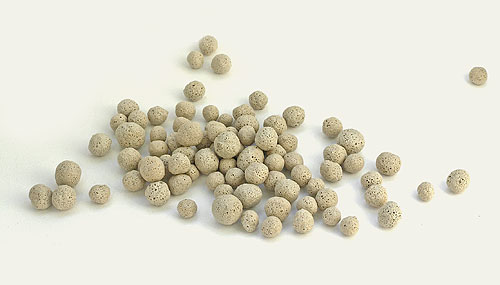

Достоинством предлагаемой технологии по сравнению с известными технологиями производства пеностекла является исключение крайне дорогостоящих операций с получением силикат глыбы и жидкого стекла в одном варианте или производство (варка) стекла специального состава в другом варианте и его совместному помолу (или помолу стеклобоя) со вспучивающими добавками до микронной фракции. Также исключены операции автоклавного получения жидкого стекла из кварцевого песка или трепела. При производстве не используются вспучивающие добавки и пенообразователи. Нам удалось совместить операции получения жидкого стекла, остеклования гранул и их вспучивания в одном технологическом процессе. Получаемая продукция — легкие, высокопрочные, остеклованные гранулы светлого цвета, имеющие гладкую блестящую поверхность. Степень остеклованности гранул регулируется от стеклокерамики до полного стекла. По предлагаемой технологии операция обжига производится при температуре 650–850 градусов, что значительно ниже температуры обжига керамзита по традиционной технологии (1260 °C). Предлагаемая технология может быть использована как при создании новых предприятий, так и при реконструкции существующих предприятий по производству керамзита. Засыпной утеплитель может быть использован в качестве теплоизоляции при утеплении чердаков, стен, подвалов в промышленном и гражданском строительстве, а также в качестве наполнителя при изготовлении керамзитобетонных блоков и в панельном домостроении.
Технология производства засыпного утеплителя является наиболее простой и дешевой в промышленном освоении из предлагаемых технологий. Данная технология предполагает высокую степень автоматизации производства и минимальное количество работников, что дополнительно снижает затраты на производство.

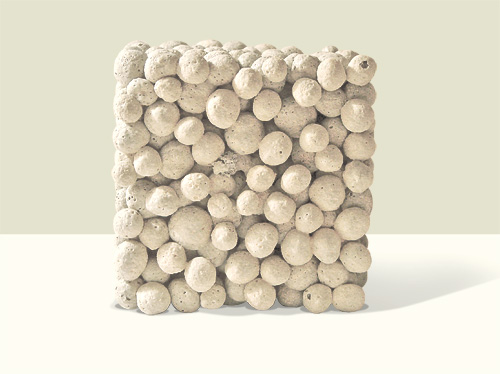

Данная технология позволяет получать при обжиге плиты и блоки путем одновременного вспучивания и спекания между собой высушенных гранул в формах или на полотне конвейера. В этом варианте качество получаемой продукции несколько ниже, чем у блоков, поризованных по всему объему.
